WinCC Unified 确认报警 JS脚本方案

1. 方案介绍

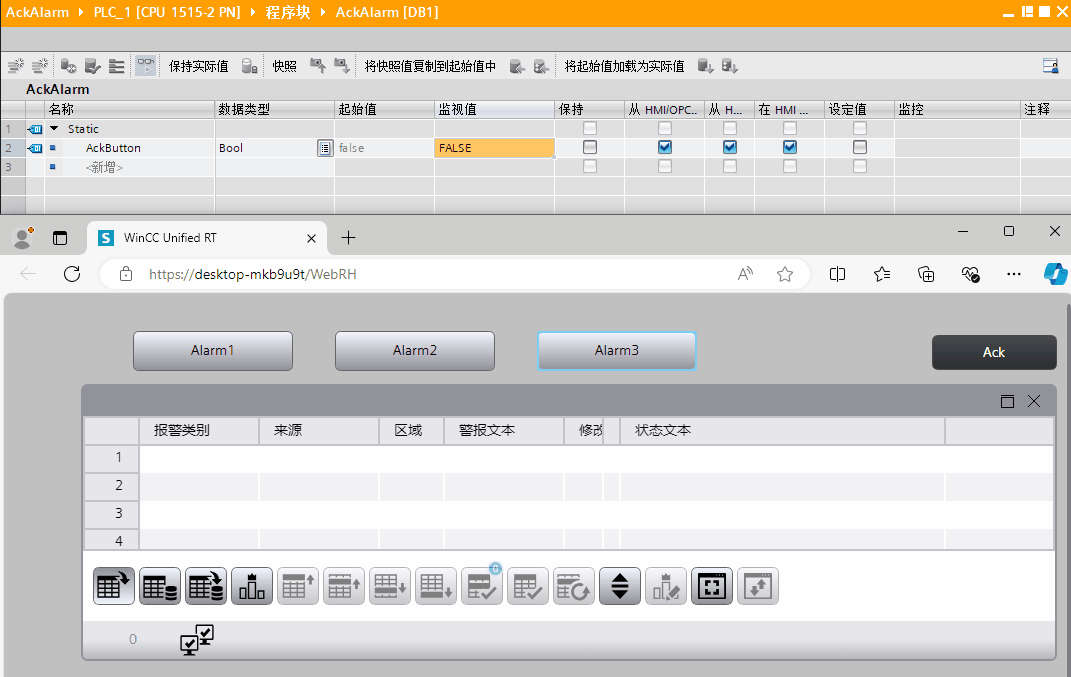

该脚本方案实现了确认报警的方案，可以通过以下两种按钮进行报警确认

1. HMI软按钮
2. 实体按钮

方案开发环境

2. 实现步骤

1. 创建bool报警变量并通过报警控件显示在画面中

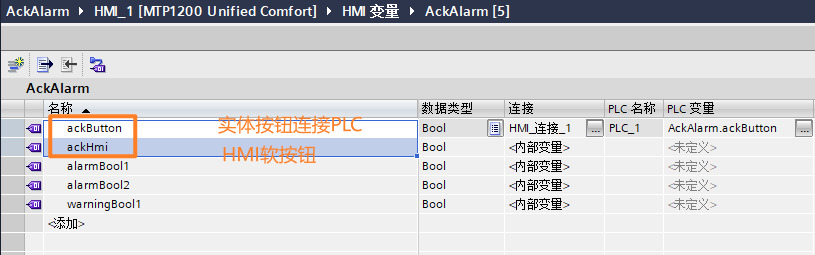

2. 创建两个变量
   ackButton连接到PLC，负责获取实体按钮的输入
   ackHmi是HMI上的画面按钮

3. 画面创建一个Ack确认报警按钮，并在按下时置位，释放时复位, 变量是ackHmi

4. 导入LSUP_AckAlarm全局脚本

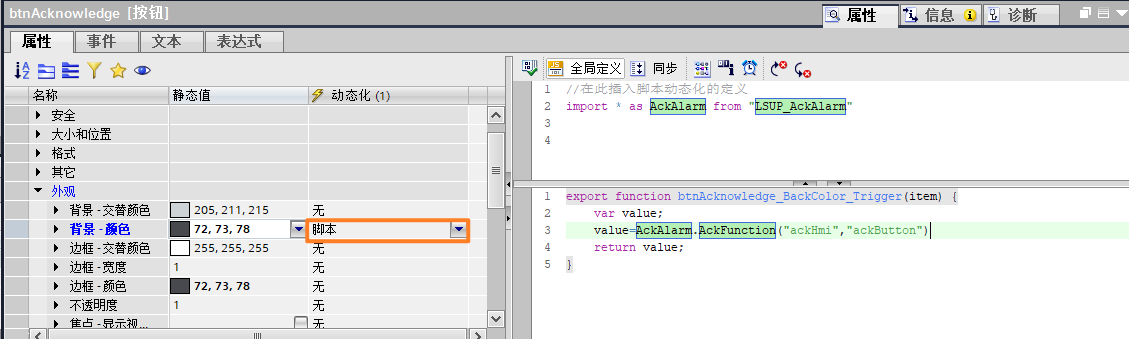

5. 在按钮的属性选型，背景色中插入脚本

6. 打开全局定义，将全局脚本导入到当前上下文中。可以根据自己的需要重新命名

  import * as AckAlarm from "LSUP_AckAlarm"

6. 如果你选择导入我提供的全局脚本，可以直接跳至第8步。
7. 这里，你可以自行创建全局脚本，来导入
   代码我放在下面：
   全局定义：(可以根据自己的按钮颜色修改RGB)

   const highlightBtnColor=HMIRuntime.Math.RGB(0, 255 ,0 ,255);
   const defaultBtnColor=HMIRuntime.Math.RGB(72, 73 ,78 ,255);


	AckFunction：
``` JS
export function AckFunction(hmiAck, ackButton) {
let btnColor
// read soft button in HMI
let ackHmi=HMIRuntime.Tags(hmiAck).Read();
// read real button from PLC
let ackPlc=HMIRuntime.Tags(ackButton).Read();
let ack=ackHmi||ackPlc;
if(ack){
// set button color to highlight
  btnColor=highlightBtnColor;
//Get all Active Alarms,get a Promise boject,use .then to acknowledge them
  HMIRuntime.Alarming.GetActiveAlarms(HMIRuntime.Language).then(
  function(AckAlarm){
    for (let i=0; i<AckAlarm.length; i++){
//use Acknowledge() function
      HMIRuntime.Alarming.Alarms(AckAlarm[i].Name).Acknowledge();
    }
  }
  )
}else{
// set button color to default
  btnColor=defaultBtnColor;
}

return btnColor
}

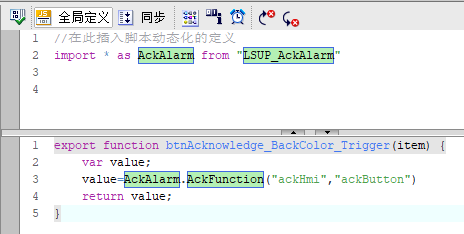

8. 在该按钮的脚本中，插入一行脚本
   这里需要填入你的HMI变量名（程序中的hmi复位按钮变量和实体复位按钮变量）
   如果你的程序变量名不一致，一定要修改，并且使用双引号作为字符串传入。

   value=AckAlarm.AckFunction("ackHmi","ackButton")

如图所示：

3. 方案细节

1. Alarming.GetActiveAlarms()
   这个方法的语法是：

HMIRuntime.Alarming.GetActiveAlarms(Language[,Filter][,SystemNames])

.then(function(HMIAlarmResult[]) {
    ...
});
.catch(function(ErrorCode) {
    ...
});

此方法可执行异步读取操作，不会阻碍脚本的进一步执行。在执行此操作时，该方法使用 Promise 对象，该对象具有针对读取操作成功（“then()”）和错误（“catch()”）执行的处理程序。根据结果，在完成执行后，将调用 Promise 模式的相应处理程序（“AlarmResult”对象或错误代码作为参数）。

简单来说，这个异步函数可以读取当前报警，返回的是一个Promise对象
我们可以使用.then对返回的Promise对象做进一步处理

返回的这个Promise对象的介绍：
AlarmResult”对象（“HMIAlarmResult”类型）可提供访问激活报警属性的权限。“AlarmResult”对象是映射激活报警所有属性的纯数据对象。
对象类型：HMIAlarmResult

我们再来看这个实现的代码。传入了当前Runtime的语言，获取了HMIAlarmResult这个对象，用.then方法进一步处理。
这里调用function(){}就是把返回的这个对象传递给AckAlarm这个变量。

HMIRuntime.Alarming.GetActiveAlarms(HMIRuntime.Language).then(
  function(AckAlarm){
    for (let i=0; i<AckAlarm.length; i++){
//use Acknowledge() function
      HMIRuntime.Alarming.Alarms(AckAlarm[i].Name).Acknowledge();
    }
  }

这个“AlarmResult”对象具有以下属性：

• AlarmGroupID
  返回报警组 ID。
• ID
  返回报警 ID（也用于显示）。
• Name
  返回报警的名称。
  等等...

这里我们其实就是需要返回的这个HMIAlarmResult的Name属性。

2. Alarming.Alarms()

“Alarms”方法返回一个“Alarm”对象（“HMIAlarm”类型）。可使用“Alarm”对象对报警执行操作，例如确认或添加注释。

通过该方法，输入报警名称，返回报警Alarm对象。然后可以使用该对象的方案进行确认。

语法

HMIRuntime.Alarming.Alarms(AlarmName);

参数
AlarmName
类型：String、HMIAlarm
报警名称

返回值
Object, HMIAlarm

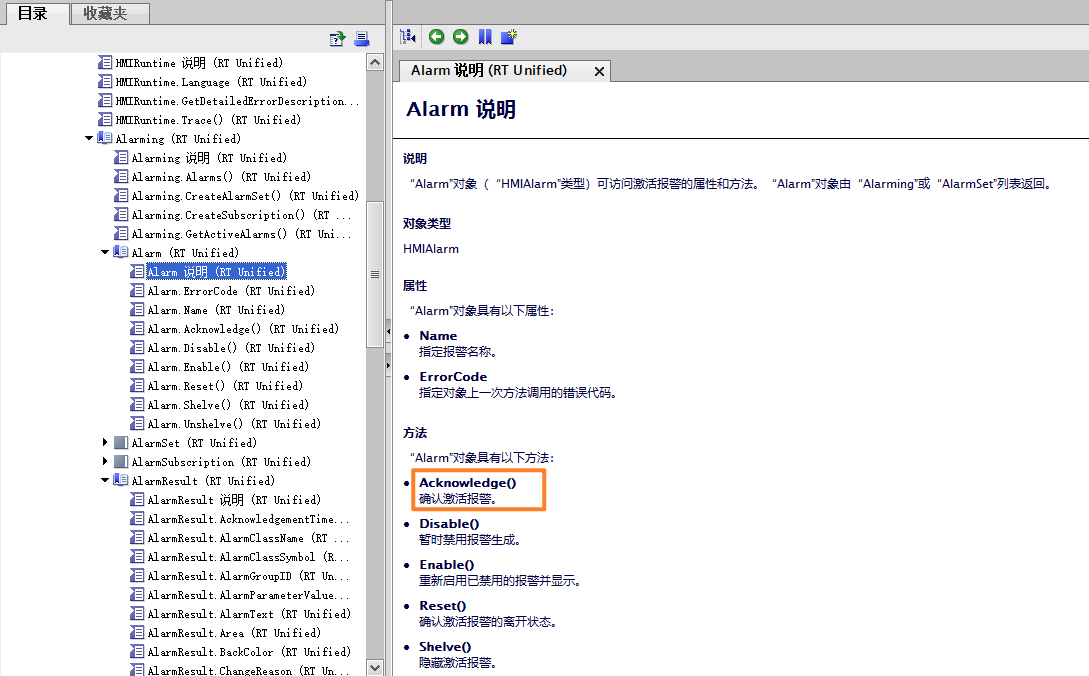

Alarm对象具有的方法，可以通过帮助看到：
本方案的脚本使用的是该对象的Acknowledge()方法。

4. 问题

1. 如果只使用PLC来确认报警（实体按键），往往大家会尝试使用计划任务。
   通用变量的触发来执行计划任务中的脚本，从而确认报警。

HMIRuntime.Alarming.GetActiveAlarms(HMIRuntime.Language).then(...)

但是，如果直接复制上面的脚本会无法执行。
我们可以通过Trace软件来查看，定位报错原因。
原因是因为：‘HMIRuntime.Language’这个对象属性在计划任务的上下文中找不到。
计划任务的上下文和画面属性的上下文是不同的。
我们可以直接传入Language的ID来实现。
如何获取这个ID？

1. 在项目中勾选语言
2. 画面事件中选择设置语言事件

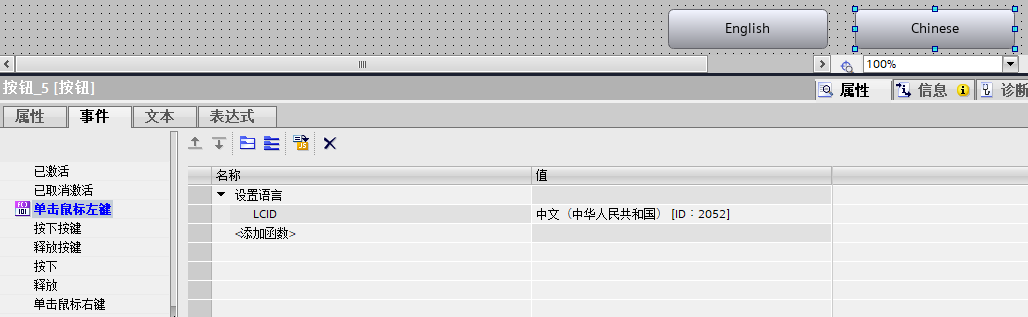

3. 选择目标语言，查看ID。（如下图，中文的ID为2052，这个数据类型是Number）

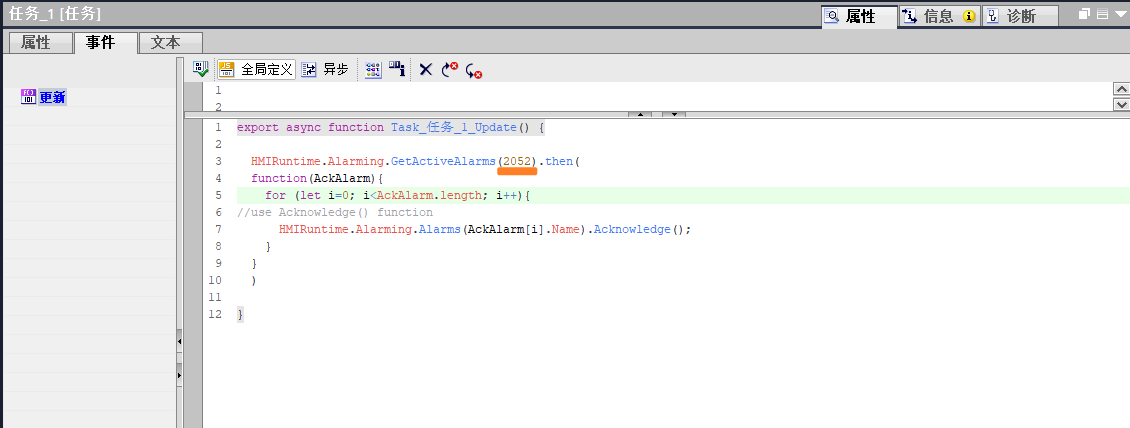

综上，可以把计划任务的脚本写为：

export function Task_任务_1_Update() {
  HMIRuntime.Alarming.GetActiveAlarms(2052).then(
  function(AckAlarm){
    for (let i=0; i<AckAlarm.length; i++){
//use Acknowledge() function
      HMIRuntime.Alarming.Alarms(AckAlarm[i].Name).Acknowledge();
    }
  }
  )
}

5. 提供的库和示例程序

1. 库文件 LSUP_AckAlarm.zal19

2. 示例程序AckAlarm.zap19
   库和示例程序可以通过百度网盘获取：LSUP_AckAlarm
   链接：https://pan.baidu.com/s/1Szhrx2dRda6DacCON916FA
   提取码：89dn
3. JS代码可以通过GIT获取
   仓库地址： https://gitee.com/xie-shaotian-lukas/supvss1.git
   下载代码请复制以下命令到终端执行

   git clone https://gitee.com/xie-shaotian-lukas/supvss1.git
